这个5kW升压转换器(25kHz对100kHz)的真实案例研究表明,在电力电子应用中,磁性元件主要得益于较高的开关频率。一旦为SiC和IGBT方法选择了频率,就很容易计算升压LC值。首选策略是降低电感,从而降低扼流圈的成本、重量和体积。值得注意的是,其主要好处来自于最小化的磁性元件。


此外就是节约物流成本,由于运输和贮存产品的物流成本会侵蚀公司的利润,很大程度上取决于产品的总体尺寸和重量,那么,体积密度(W/l)和重量密度(W/kg)对以下物流可变成本都有影响:仓库、劳动力、汽油和运输。很简单,根据质量定律,利用SiC MOSFET提高频率时,就可以根据节省的尺寸和重量来计算节省的资金了。

SiC应用最大痛点:不谈技术,只谈成本

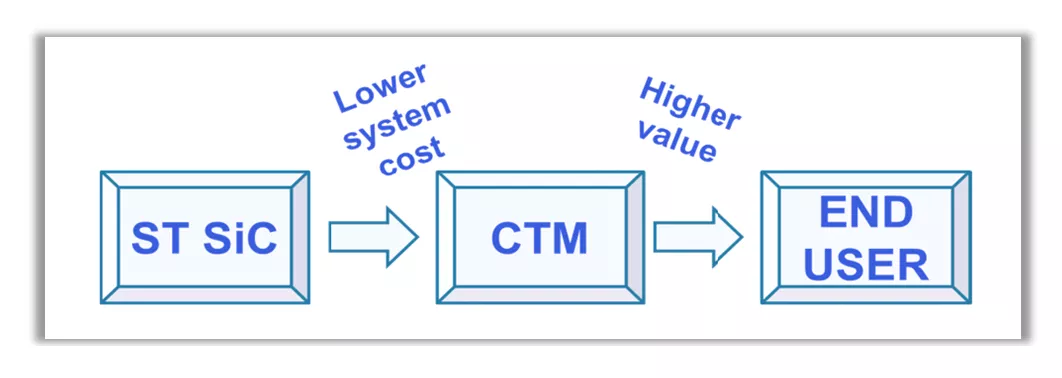

好处是降低了从半导体制造商到最终用户的整个生产链成本


需要注意的是,SiC MOSFET可以提高功率电子应用的开关频率、效率和功率密度。尽管本身成本较高,但上述优点可转化为较低的总体系统成本。为降低成本,可采取不同策略,而所有潜在效益(磁性元件最小化、提高效率和/或功率密度等)的最佳权衡取决于应用、输出功率和其他因素。


写在最后


今天,碳化硅器件已在对效率、功率密度、系统成本敏感的应用中率先应用。


SiC MOSFET的优势在于,不必像IGBT那样串联起来才能提高单元功率;采用SiC MOSFET的DC/DC电路可以大大简化电路拓扑设计,减少元器件数量,缩小无源元件间距,控制和驱动电路也更加简单;此外,还可以减小磁性元件的尺寸和成本。虽然目前碳化硅器件价格还比较高,但它节省整个系统成本的优势正在慢慢体现出来。


总之,由于功率损耗的降低,能量的有效性,加上应用方面的优势,碳化硅器件正在使系统设计更紧凑,成本效益更高,其渗透率也随之大幅上升。


来源:与非网
