基于SiC的高效率22kW双向电动汽车车载充电机 @ PCIM Europe

PCIM Europe 是全球领先展会，专注于电力电子、智能运动、可再生能源与能源管理等领域。PCIM Europe Digital Days 将于 2021 年 5 月召开。Cree | Wolfspeed SiC 应用工程高级经理魏晨先生将于 5 月 5 日致特邀报告“基于 SiC 的高效率 22kW 双向电动汽车车载充电机“。

该特邀报告重点关注基于 SiC MOSFET 的 22kW 双向电动汽车车载充电机（OBC）设计，可提供高效率和宽输出电压范围。

为了同时实现充电和放电模式下的高效率，以及要同时支持 3 相 AC 输入和单相 AC 输入，一种新型且灵活的控制方案将被采用。

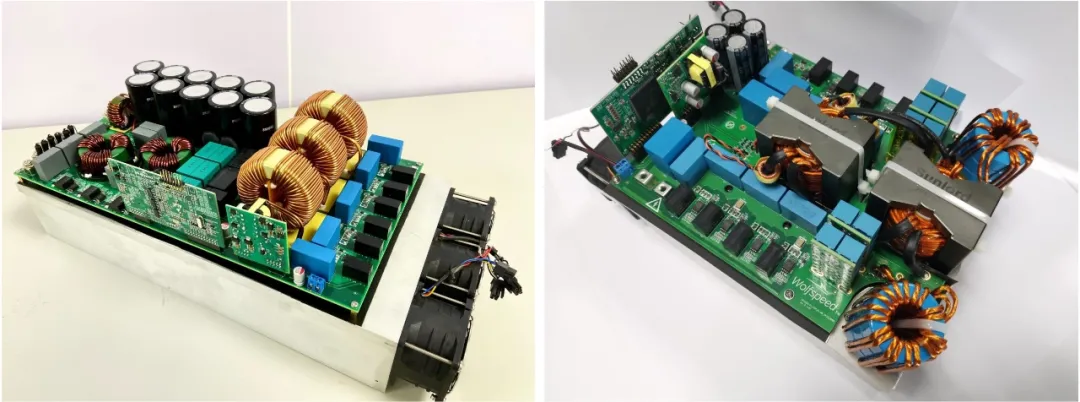

基于 Wolfspeed 1200V SiC MOSFET C3M0032120K 的数控原型样机将用于验证设计的性能。该双向 22kW OBC 将采用 14 颗 SiC 功率 MOSFET。该双向充电应用将可实现宽输出电压范围和灵活控制。

得益于 1200V SiC MOSFET 的低功率损耗和灵活控制方案，原型样机在充电和放电模式下的峰值效率均超过97%。CLLC 谐振 DCDC 转换器开关频率为 140-250 kHz，AC/DC 转换器的开关频率则为 45kHz。

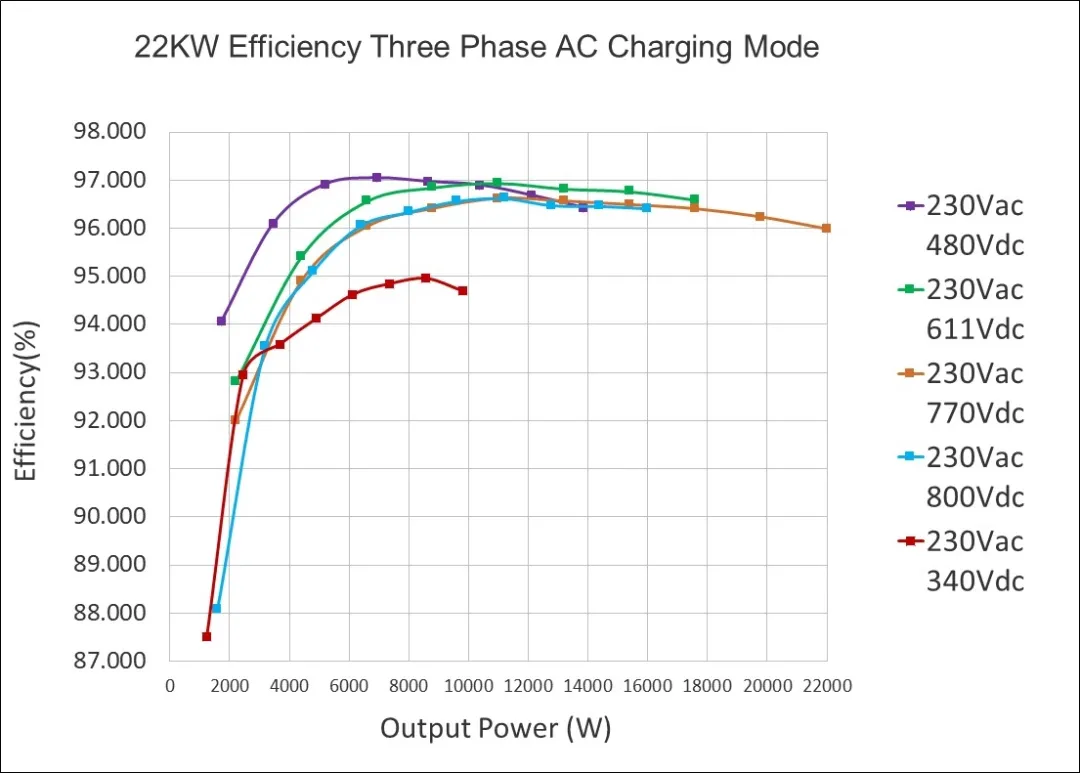

▲ 充电模式 I 下的 OBC 效率

▲ 充电模式 II 下的 OBC 效率

▲ 放电模式下的 OBC 效率

方案所提议的控制方法，对于双向功率转换应用非常有帮助，并实现宽输出电压范围，包括但不限于 3 相 AC 输入电动汽车 OBC。
