一文看懂车规级碳化硅模块（下）

电机

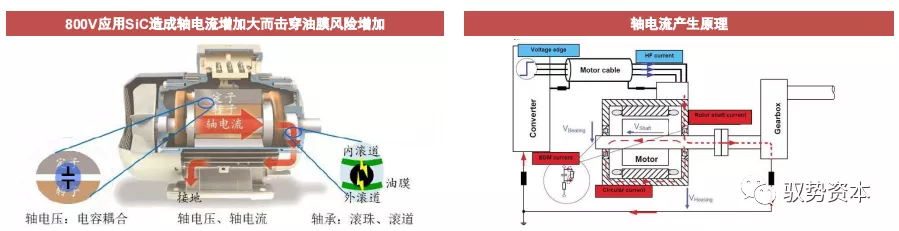

轴承防腐蚀、绝缘要求增加。轴电压的产生：

• 电机控制器供电为变频电源，含有高次谐波分量，逆变器、定子绕组、机壳形成回路，产生感应电压，称为共模电压，在此回路上产生高频电流。由于电磁感应原理，电机轴两端形成感应电压，成为轴电压，一般来说无法避免。
• 转子、电机轴、轴承形成闭合回路，轴承滚珠与滚道内表面为点接触，若轴电压过高，容易击穿油膜后形成回路，轴电流出现导致轴承腐蚀；
• 800V的逆变器应用SiC，导致电压变化频率高，轴电流增大，轴承防腐蚀要求增加；
• 同时，由于电压/开关频率增加，800V电机内部的绝缘/EMC防护等级要求提升。

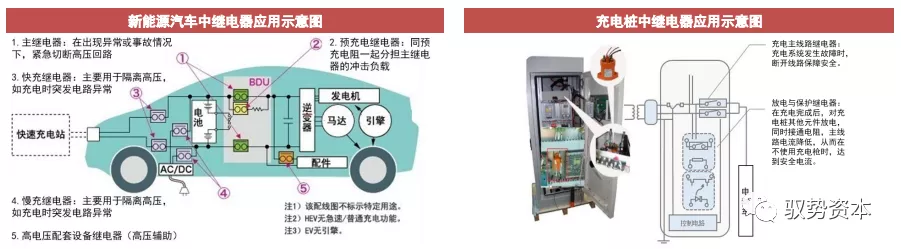

高压直流继电器：高性能要求驱动附加值，单车价值量提升

需求具有高确定性，800V下产品性能要求提高，附加值提升：

• 高压直流继电器作为自动控制开关元件，起到高压电路控制和安全保护作用，新能源车对高压直流继电器具有刚性需求；
• 800V平台电压电流更高、电弧更严重，对高压直流继电器耐压等级、载流能力、灭弧、使用寿命等性能要求提高，产品需要在触点材料、灭弧技术等多方面改进，附加值提高。

预计单车价值量将提高40%，乘用车配置数量以4-5个为主，充电桩多为2个：

• 目前A级车高压继电器单车价值量为800元左右，预计800V电压平台单车价值量将提升40%。数量配置取决于车型类别和电路设计，乘用车多采用主回路2只、快充回路1-2只、预充回路1只方案；
• 商用车功率更高，配置约4-8只；直流充电桩常规配2只。

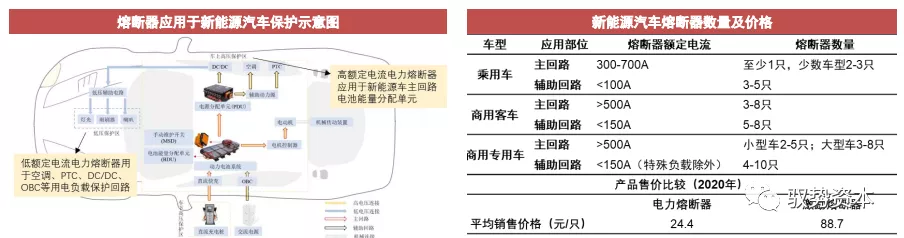

熔断器：激励熔断器渗透率提高，单车价值量提升

具备需求刚性，电路保护要求提高驱动激励熔断器、智能熔断器等产品创新，价值提升：

• 熔断器是电路过电流保护器件，800V要求熔断器在绝缘、耐压等级等方面进行改进调整；
• 新型激励熔断器通过接收控制信号激发保护动作，当前已逐步应用于新能源汽车，平均售价是传统电力熔断器3.6x；
• 智能熔断器自动检测回路信号触发保护动作，尚处于开发应用前期。

预计单车价值量将提升约20%，激励熔断器渗透率提高：当前熔断器单车价值量约200-250元，800V平台下保守方案采用热熔丝和激励熔丝，激进方案只采用激励熔丝，随着激励熔断器市场渗透率的不断提升，预计单车价值量将达到250-300元。

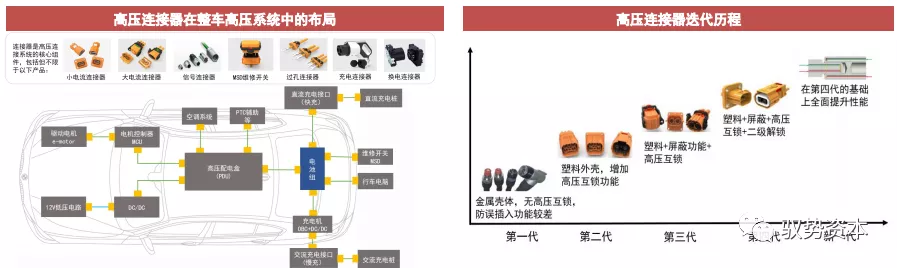

高压连接器：电流减小降规格，迎国产替代机遇

性能升级，优势厂商优势明显：作为新能源车高压电流回路的桥梁，升压对连接器的可靠性、体积和电气性能的要求增加，其在机械性能、电气性能、环境性能三方面均将持续提升。

作为中高端产品，电动汽车高压连接器有较高的技术与工艺壁垒。传统燃油车的低压连接器被海外供应商垄断。电动车快速增长打开高压连接器新增量，技术变化要求快速响应，整车平台高压化将进一步提高行业壁垒，国产供应商迎来国产替代机遇。

数量增加，单车价值量有望提升：目前单辆电动车配置15-20个高压连接器，单价在100-250元之间，双电机或大功率驱动电机车型需求量更多。从400V增至800V后，高压连接器将重新选型，增加大功率快充接口及400V到800V的转化接口，带动高压连接器单车价值量上升。

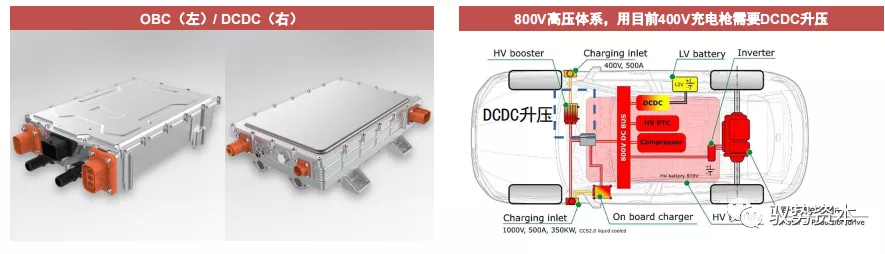

OBC/DCDC：主动元件升级，短期内受益升压增量

高电压对功率器件提出更高要求，将驱动OBC/DCDC成本短期内攀升：

• 为满足800v高电压平台在体积、轻量、耐压、耐高温等方面带来的更为严苛的要求，OBC/DCDC等功率器件集成化趋势明显；
• 同时，预计SiC碳化硅将借助耐高压、耐高温、开关损耗低等优势在功率器件领域进行广泛应用，驱动单车OBC/DCDC价值量提高约10%-20%。

800v高压平台有望为OBC/DCDC带来新增量：

• 高压平台使车载充电机升级需求增加，为高压OBC提供增量；
• 同时，为能够适配使用原有400v直流快充桩，搭载800v电压平台新车须配有额外DCDC转换器进行升压，进一步增加对DCDC的需求。

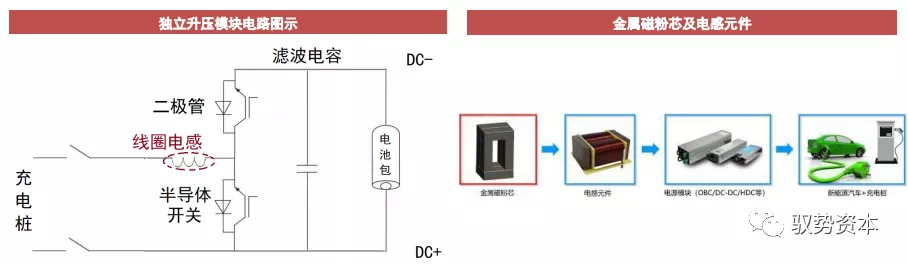

软磁合金粉芯：升压模块 提升用量需求

电感元件主要材料是由金属磁粉芯：

• 800V体系升级，中短期为了适配现存的400V充电桩，需加装DCDC升压模块，独立升压模块需要额外的电感。单车用量从原来0.5kg提升至约2.7kg；
• 插混车由于电池容量较小，电压无法通过串联做到400V，对升压DCDC需求更大。一般而言，纯电动/插混单车用量0.5/4kg。

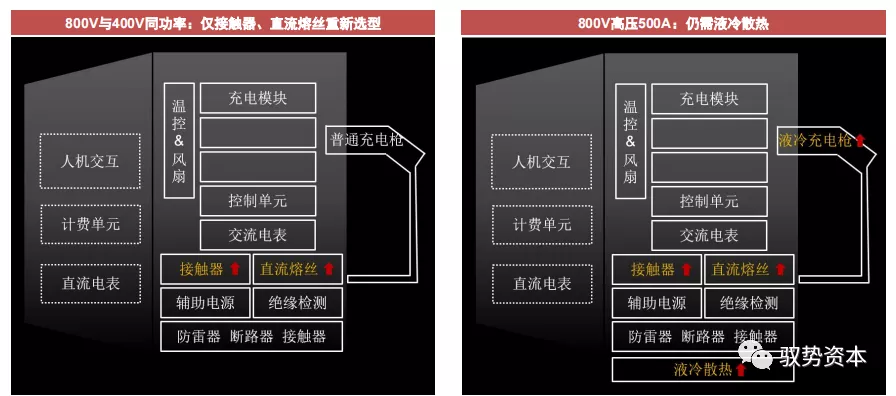

充电桩：高压快充比低压大电流快充 节省约5%成本

相同功率下，由于电流减小，电压由400v到800v仍不需要液冷，未来500A则需要增配液冷系统。

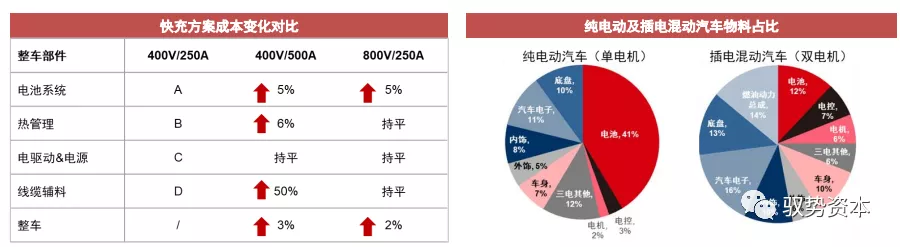

400V-800V车端成本变动平滑，利好整车厂推广

车端成本来看，高压架构比低压架构成本+2%。

• 电池端由于负极快充性能提升、BMS复杂程度提升等因素，成本+5%；
• 从整车部件来看，高压架构在热管理、线缆辅料等部件成本变化小，优于低压高电流架构。

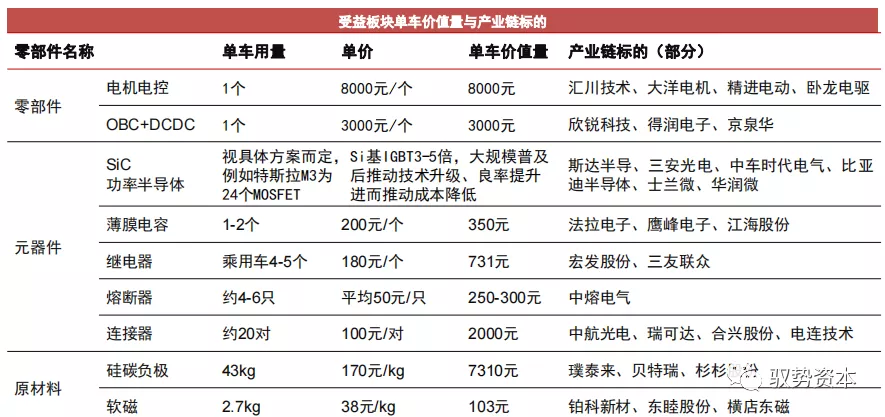

800V受益板块单车价值量与产业链标的：

参考资料来自：中信证券、驭势资本研究所
